字符设备访问流程

《LDD3》这本书中“字符设备驱动程序”一章有这样一段话：

只要cdev_add返回了，我们的设备就“活”了，它的操作就会被内核调用。

这里就研究一下cdev_add究竟如何让设备“活”过来，以及用户空间访问字符设备节点时，内核的处理流程。

从cdev_add开始分析

先从cdev_add()入手：

int cdev_add(struct cdev *p, dev_t dev, unsigned count)
{
    int error;

    p->dev = dev;
    p->count = count;

    error = kobj_map(cdev_map, dev, count, NULL,
    			exact_match, exact_lock, p);
    if (error)
        return error;

    kobject_get(p->kobj.parent);  /* 增加parent的引用计数 */

    return 0;
}

这个函数除了增加parent的引用计数外，只有一个kobj_map()的函数调用，所以重要的操作应该都通过该函数进行；函数定义再drivers/base/map.c中：

int kobj_map(struct kobj_map *domain, dev_t dev, unsigned long range,
             struct module *module, kobj_probe_t *probe,
             int (*lock)(dev_t, void *), void *data);

cdev_map

结合cdev_add()调用该函数时传入的参数，发现一个重要的参数和数据结构，struct kobj_map类型的cdev_map，这是一个定义在fs/char_dev.c中的全局变量；先来看一下struct kobj_map的结构定义：

struct kobj_map {
    struct probe {
        struct probe *next;
        dev_t dev;
        unsigned long range;
        struct module *owner;
        kobj_probe_t *get;
        int (*lock)(dev_t, void *);
        void *data;
    } *probes[255];
    struct mutex *lock;
};

kobj_map中有一个指向struct probe结构的数组，长度为255，而struct probe结构中包含了设备号、模块的owner等信息。

cdev_map的初始化操作通过chrdev_init()进行，而该函数又直接调用了kobj_map_init():

struct kobj_map *kobj_map_init(kobj_probe_t *base_probe, struct mutex *lock)
{
    struct kobj_map *p = kmalloc(sizeof(struct kobj_map), GFP_KERNEL);
    struct probe *base = kzalloc(sizeof(*base), GFP_KERNEL);
    int i;

    if ((p == NULL) || (base == NULL)) {
        kfree(p);
        kfree(base);
        return NULL;
    }

    base->dev = 1;
    base->range = ~0;
    base->get = base_probe;
    for (i = 0; i < 255; i++)
    p->probes[i] = base;
    p->lock = lock;
    return p;
}

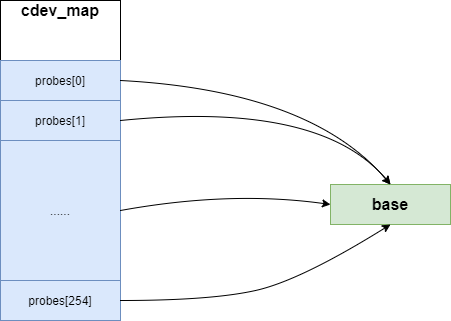

初始化过程非常简单，除了分配内存，还初始化了一个probe结构的base，并将cdev_map中probes所有元素指向这个base，所以初始化后的cdev_map结构如下图：

kobj_map()

分析完cdev_map的初始化，继续回到kobj_map()函数；前面说到cdev_map被作为参数传递给kobj_map()函数，接下来分析一下kobj_map()的实现，注释后的代码如下：

int kobj_map(struct kobj_map *domain, dev_t dev, unsigned long range,
             struct module *module, kobj_probe_t *probe,
             int (*lock)(dev_t, void *), void *data)
{
    unsigned n = MAJOR(dev + range - 1) - MAJOR(dev) + 1;  /* 设备号范围跨了多少个主设备号 */
    unsigned index = MAJOR(dev);  /* 该设备的起始主设备号 */
    unsigned i;
    struct probe *p;

    if (n > 255)  /* 虽然主设备号为12位，但是此处限制设备号范围最多跨255个主设备号 */
    n = 255;

    p = kmalloc_array(n, sizeof(struct probe), GFP_KERNEL);  /* 每个主设备号一个probe结构 */
    if (p == NULL)
    	return -ENOMEM;

      /* 逐个初始化probe结构 */
    for (i = 0; i < n; i++, p++) {
        p->owner = module;
        p->get = probe;
        p->lock = lock;
        p->dev = dev;
        p->range = range;
        p->data = data;  /* 传入的data实际上是cdev结构的实例 */
    }
    mutex_lock(domain->lock);
    for (i = 0, p -= n; i < n; i++, p++, index++) {
        struct probe **s = &domain->probes[index % 255];
        while (*s && (*s)->range < range)
        	s = &(*s)->next;
        p->next = *s;
        *s = p;
    }
    mutex_unlock(domain->lock);
    return 0;
}

mutex_lock()之前的部分比较好理解，就是根据传入的参数，创建并设置了probe结构；mutex_lock()和mutex_unlock()之间的部分需要单独分析：

……
for (i = 0, p -= n; i < n; i++, p++, index++) {
    struct probe **s = &domain->probes[index % 255];
    while (*s && (*s)->range < range)
    	s = &(*s)->next;
    p->next = *s;
    *s = p;
}
……

在这个for循环中，index表示设备的主设备号，p表示一个probe的实例，这段代码主要作用就是将kobj_map结构的probes数组中的元素指向前面创建的probe实例。
循环中第一行，创建一个struct probe的指针指向kobj_map->probes中的某个位置，这个位置并不直接指向第index个位置，而是通过index%255计算得到，因为index是12位的主设备号，取值范围大于255，取模操作可以保证索引不会溢出。

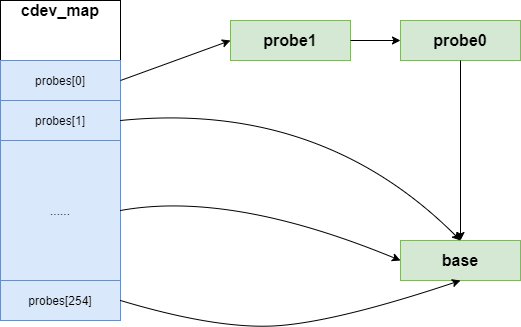

接下来的while循环条件比较复杂，暂时先忽略while循环的内容；for循环中最后两句则是将probe[index%255]这个位置指向p，p->next指向原来的值，最终cdev_map会得到这样的结构：

接着再看刚刚忽略的while循环；简单来说，这里的while循环作用就是将一条probe链上的probe实例按照range的值从小到大排序。

在kobj_map_init()中这样一条语句，将base的range设置为unsigned long的最大值：

base->range = ~0

这里我们以probes数组的第0个元素为例，此时probes[0]结构如下图：

假设此时插入一个range为1的probe实例到probes[0]，此时(*s)->range = MAX > range = 1，所以结构会变为这样：

这种情况下，再插入一个range为2的probe实例，这时(*s)->range = 1 < range = 2，会进入到while循环中，执行s = &(*s)->next：

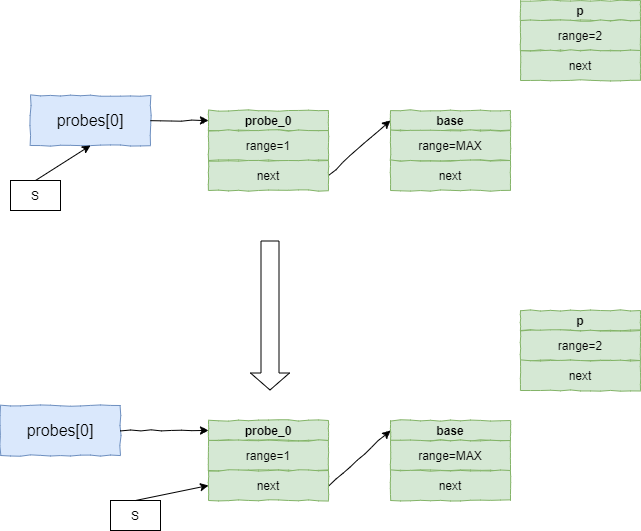

执行完后，s将指向probe_0的next域，而(*s)则指向base，此时(*s)->range = MAX > range = 2，离开while循环，最终得到如下结构：

所以最终得到的cdev_map中，每条probe链都是按range从小到大排序的，并且每条链的末尾都指向初始化时创建的base。

字符设备的访问

前面分析完了cdev_map的初始化流程，到目前为止，cdev结构已经添加到cdev_map中，但是从用户空间访问设备节点时，如何找到对应的file_operations函数呢？

kobj_lookup()

drivers/base/map.c中还有一个重要的函数kobj_lookup，先来从这个函数进行分析：

struct kobject *kobj_lookup(struct kobj_map *domain, dev_t dev, int *index);

从函数定义来看，这个函数的作用是根据设备号，从kobj_map中找到对应的probe，并从中返回对应driver的kobject；看一下这个函数的实现部分：

……
for (p = domain->probes[MAJOR(dev) % 255]; p; p = p->next) {
    struct kobject *(*probe)(dev_t, int *, void *);
    struct module *owner;
    void *data;

      /* 设备号与当前probe不匹配，继续寻找 */
    if (p->dev > dev || p->dev + p->range - 1 < dev)
    	continue;
    if (p->range - 1 >= best) /* 达到链表尾，退出循环 */
        break;
    if (!try_module_get(p->owner))
        continue;
    owner = p->owner;
    data = p->data;
    probe = p->get;
    best = p->range - 1;
    *index = dev - p->dev;
    if (p->lock && p->lock(dev, data) < 0) {
        module_put(owner);
        continue;
    }
    mutex_unlock(domain->lock);
    kobj = probe(dev, index, data);  /* 使用kobj_map()时注册的probe函数获取kobj */
    /* Currently ->owner protects _only_ ->probe() itself. */
    module_put(owner);
    if (kobj)
    	return kobj;
    goto retry;
}
……

kobj_lookup()根据主设备号从kobj_map->probes中找到对应的链表进行遍历，并通过计算probe中设备号的范围来匹配正确的probe结构；而kobj_map()时注册的probe()函数则用来从data中获取kobject；对应到cdev_map上，data指向的是cdev结构，而probe()函数指针指向exact_match()函数：
